Kamera termowizyjna FLIR

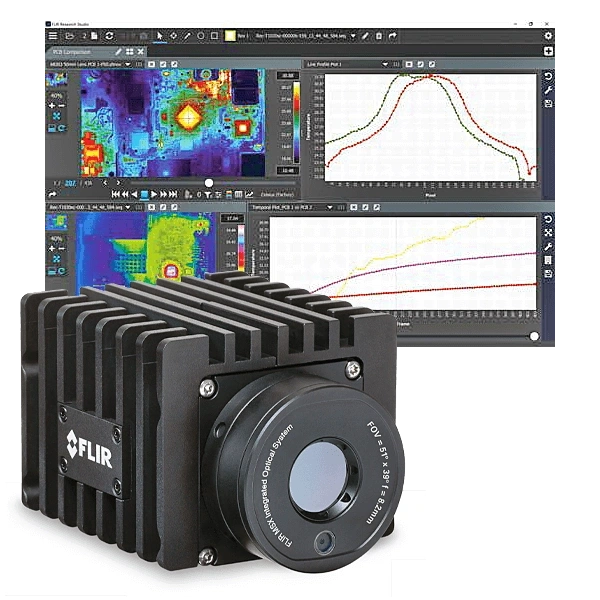

Kamera FLIR A70 29° Research & Development Kit to zaawansowany system obrazowania termicznego przeznaczony do zastosowań badawczo-rozwojowych i przemysłowych. Umożliwia precyzyjny, bezkontaktowy pomiar temperatury z wysoką rozdzielczością (640 × 480 px) i czułością detekcji poniżej 40 mK. Dzięki szerokiemu zakresowi pomiarowemu oraz integracji z oprogramowaniem FLIR Research Studio, kamera pozwala na rejestrację, analizę i wizualizację rozkładów temperatury w czasie rzeczywistym – w badaniach materiałowych, energetycznych, elektronicznych i środowiskowych.
Urządzenie zlokalizowane w laboratorium Katedry KSEiUOS. Obsługa wyznaczona przez koordynatora aparatury (z odpowiednimi uprawnieniami i doświadczeniem w wykonywaniu pomiarów), zapewnia bieżącą obsługę aparatury, a także szkolenia i konsultacje dla nowych użytkowników.
- Analizy termiczne komponentów elektronicznych (np. PCB, układy scalone) w fazie prototypowania.
- Badania przepływów ciepła, punktów gorących i strat energetycznych w konstrukcjach/materiałach.
- Monitoring temperatury w układach przemysłowych lub podczas testów środowiskowych, gdzie ważna jest precyzja i możliwość dokumentacji pomiarów.
- Detektor mikrobolometryczny. Piksel 12 µm.
- Rozdzielczość: 640×480 pikseli.
- Czułość termiczna (NETD): <35mK.
- Częstotliwość: 30Hz.
- Pole widzenia: 29° × 22°. Ręczne ustawienie ostrości.
- IFOV: 0,84 mrad. Minimalna odległość ostrzenia: 0,25m.
- Zakres pomiarowy: 20 do 17 5°C; 175 do 1000°C.
- Dokładność: +/ 2%.
- Wbudowana kamera cyfrowa.
Jednostka odpowiedzialna
Grupa / laboratorium / zespół
Zespół Badawczy: Procesy Cieplne i Przepływowe w Energetyce (PCPE)
